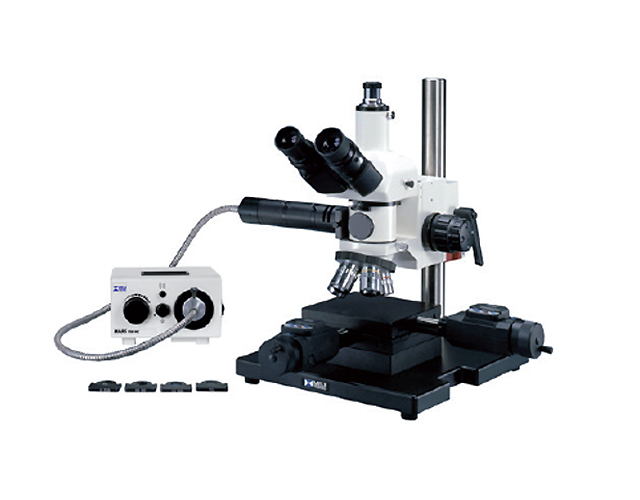

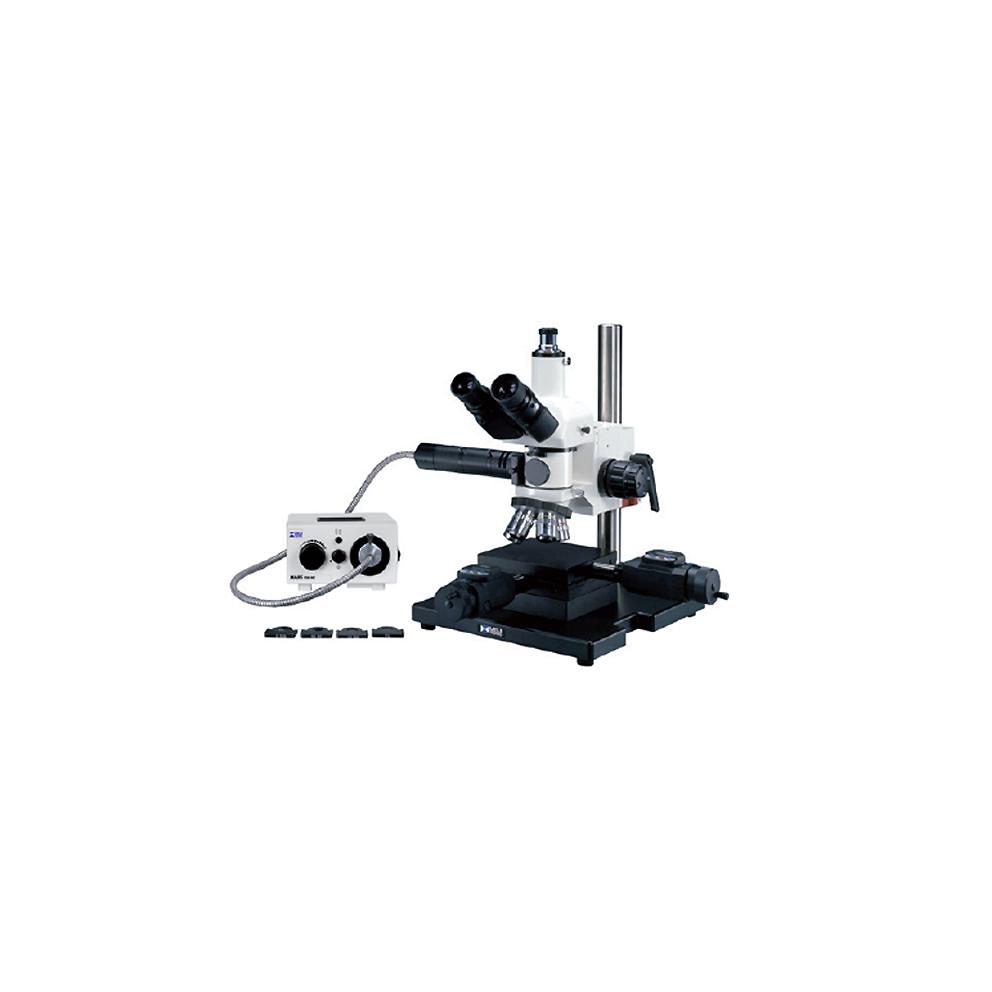

MEIJI Série MC

Microscope droit

Le microscope droit MEIJI Série MC est un microscope industriel modulaire pour observations de pièces ou d'échantillons de grandes dimensions. Destiné à l'industrie pour des contrôles de pièces et échantillons, le microscope MEIJI Série MC s'adapte et se configure en fonction de vos besoins et applications.

Présentation

Destinés à l'industrie pour des contrôles de pièces et échantillons, le microscope droit MEIJI Série MC s'adapte et se configure en fonction de vos besoins et applications.

Grâce aux statifs larges et hauts, vous pourrez placer aussi bien des échantillons classiques de métallographie, que des pièces ou échantillons lourds et imposants (wafers de plus de 200 mm de diamètre, pièces de plus de 250 mm de hauteur).

Votre microscope optique MEIJI Série MC est donc un investissement idéal vous permettant de regrouper vos observations et analyses en un seul système.

Les optiques de qualité et la mécanique, à 100% japonaises, vous apporteront des images précises et détaillées mais également un système extrêmement robuste. En effet MEIJI vous propose une garantie de 10 ans sur votre système !

Généralement utilisé pour l'observation de pièces et échantillons non transparents, votre microscope droit MEIJI Série MC est équipé avec un éclairage en réflexion. Un éclairage en transmission peut également être intégré afin de vous permettre d'observer au travers de vos échantillons.

Les méthodes d'éclairage disponibles sur la Série MC de MEIJI comme le champ clair (observations classiques), le fond noir, un kit de polarisation standard ou encore une source externe à fibres (pour un éclairage en diffusion) vous permettront de révéler plus efficacement la structure, la surface et bien d'autres aspects sur vos pièces et échantillons.

Équipé de fonctions très simples, ergonomique, la prise en main et les réglages de votre microscope optique se fera très rapidement. MEIJI propose là une solution simplifiée au maximum pour être utilisable quasi instantanément par le plus grand nombre.

Pour un plus grand confort d'utilisation, une caméra peut-être installée directement sur votre microscope optique MEIJI Série MC pour vous permettre de partager à plusieurs personnes, via un écran, vos observations en temps réel et vos captures d'images. Un logiciel d'imagerie (type DeltaPix InSight) peut également être associé à votre caméra pour que vous puissiez réaliser des mesures étalonnées et précises sur vos images. Cela vous permettra d'enregistrer vos analyses et éditer des rapport de contrôle.

Points forts

Les principaux avantages du microscope droit Meiji Série MC sont les suivants :

  • Analyses d'échantillons imposants et variés : métaux, matières plastiques, polymères, caoutchouc, cartes électroniques et composants optiques, entre autres
  • Grossissement jusqu'à 100 fois
  • Fabriqués entièrement au Japon
  • Optique japonaise de très haute qualité
  • Plusieurs systèmes d'éclairage : transmission, réflexion, fond noir, polarisation standard et lumière externe à fibre
  • Simple à régler et à manipuler
  • Caméra intégrable
  • Compatible avec un logiciel de microscopie (logiciel DeltaPix Insight, logiciel Zeiss ZEN)

Modèles

Référence Tête Base Objectifs Oculaires Base / Platine Support source Source
MC-14 Binoculaire
  • Base large 300x300x25 mm

  • Support de tête métallique

  • Système de focalisation à double réglage

  • Tourelle porte objectifs 4 positions
Plan EPI 5x, 10x, 20x et 50x 2 oculaires HWF 10x/18 dont un avec réticule en croix
  • Platine mécanique 150x150 mm

  • Mouvements XY 50x50 mm

  • Montures pour micromètres

Support pour éclairage coaxiale de Koehler par fibre optique avec diaphragmes de champ et d'ouverture à iris et kit de polarisation (polarisateur + analyseur tournant) Source froide externe
21V 150W avec
fibre optique simple
MC-50 Trinoculaire
MC-40T Binoculaire
  • Platine mécanique 150x150 mm avec insert en verre

  • Mouvements XY 50x50 mm

  • Montures pour micromètres
MC-50T Trinoculaire



Référence Tête Base Objectifs Oculaires Base / Platine Support source Source
MC-60 Binoculaire Siedentopf inclinée à 30°
  • Base large 300x300x25 mm

  • Support de tête métallique

  • Système de focalisation à double réglage

  • Tourelle porte objectifs 4 positions pour objectifs à fond noir et champ clair
Plan Semi APO EPI BD 5x, 10x, 20x et 50x pour fond noir et champ clair 2 oculaires SWH 10x/22 dont un avec réticule en croix et pointeur
  • Platine mécanique 150x150 mm

  • Mouvements XY 50x50 mm

  • Montures pour micromètres

Support pour éclairage coaxiale de Koehler par fibre optique avec diaphragmes de champ et d'ouverture à iris et kit de polarisation (polarisateur + analyseur tournant) Source froide externe
21V 150W avec
fibre optique simple
MC-70 Trinoculaire Siedentopf inclinée à 30°
MC-60T Binoculaire Siedentopf inclinée à 30°
  • Platine mécanique 150x150 mm avec insert en verre

  • Mouvements XY 50x50 mm

  • Montures pour micromètres
MC-70T Trinoculaire Siedentopf inclinée à 30°
MICROSCOPE CONCEPT

Téléchargement

Téléchargez la brochure du microscope droit MEIJI Série MC :
