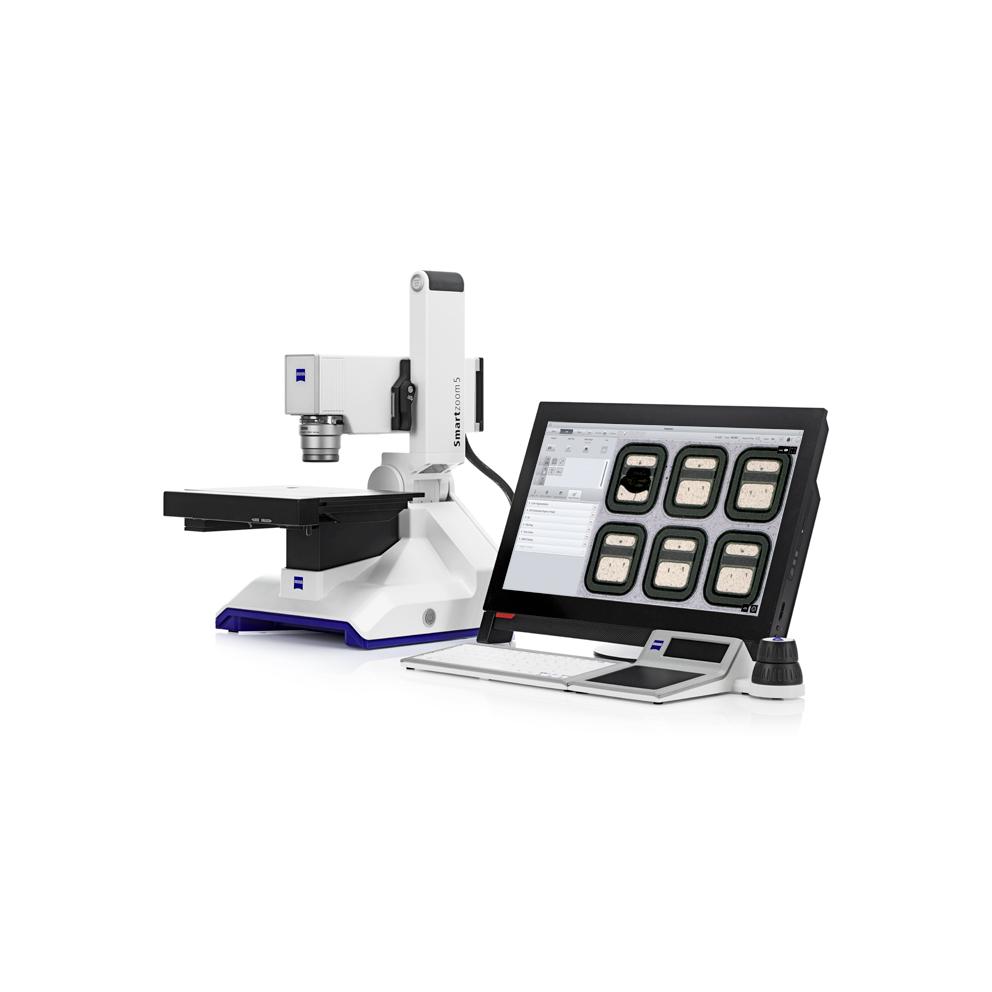

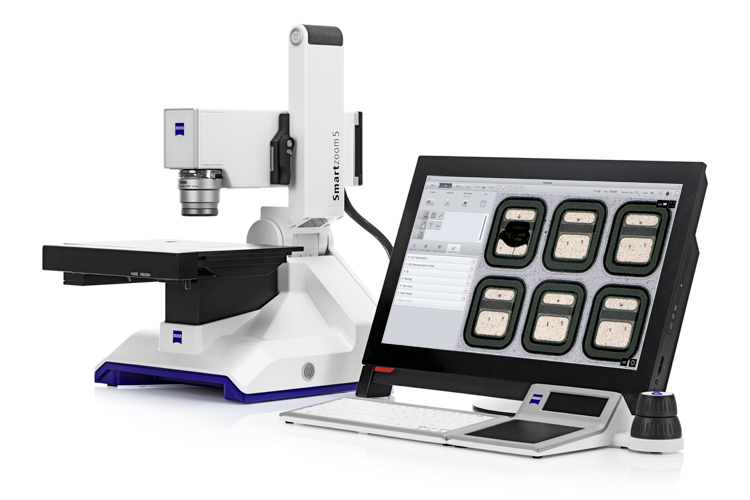

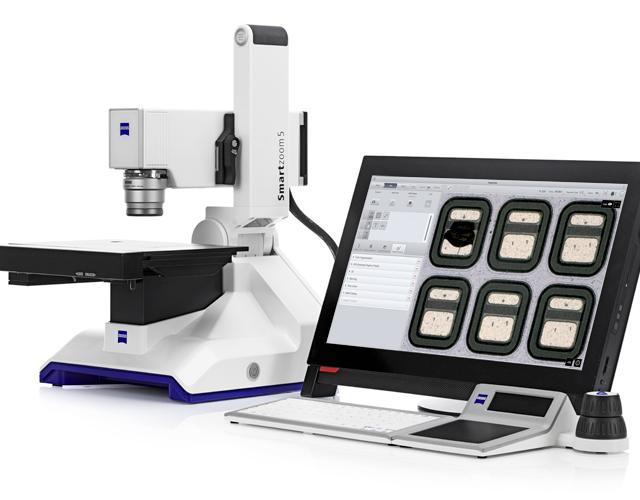

Microscope Numérique ZEISS Smartzoom 5

Pour fermer, cliquez ici

Le microscope numérique ZEISS Smartzoom 5 est un système dédié aux contrôles qualité et production dans de nombreuses industries.

Si vous recherchez un système multi-fonctions, permettant d'observer à forts et faibles grossissements, d'observer via un écran pour plus de simplicité, d'obtenir des vues panoramiques, d'avoir des images en 3D et effectuer des mesures précises, le SmartZoom 5 est l'outil qu'il vous faut. En effet, le microscope numérique regroupe, en un seul système :

  • Le microscope optique : grossissements allant jusqu'à 1011x ! Avec des optiques ZEISS Apochromatiques (permettant d'avoir de nombreux détails)
  • La loupe binoculaire : grossissements macro de 15x à 100x (permettant de voir des pièces dans leur ensemble)
  • Une caméra numérique : pour visualisation en temps réel à haute résolution sur un ordinateur
  • Le microscope de mesure : avec de nombreux outils précis de mesures 2D (distance, diamètre, angle, ...)
  • Le microscope 3D : pour obtenir des images 3D et des profils de pièces avec fonctions de mesures 3D (volume, profil, angle, ...)

Grâce à son zoom optique motorisé et à la reconnaissance automatique de ses objectifs, le SmartZoom 5 permet une reconnaissance et un affichage automatique du grossissement !
La platine XY motorisé permet également des déplacements rapide et simples de vos pièces et échantillons. De plus il sera extrêmement simple de réaliser des vues panoramiques. Vous pourrez, même à fort grossissement, obtenir des images complètes et détaillées de vos objets.

Son axe Z motorisé permet, d'une part, de faire la mise au point automatiquement en quelques secondes, mais d'autre part de corriger rapidement la profondeur de champ ! Il sera également extrêmement efficace et rapide d'obtenir des images 3D.

​Le mode HDR vous permettra d'améliorer vos observations afin d'obtenir encore plus de détails sur la structures ou la surface de vos échantillons et pièces.
L'éclairage annulaire segmenté et l'éclairage coaxial, tous deux à LED et intégrés, vous permettront d'avoir l'éclairage optimal selon vos observations. De plus un mode automatique vous permet de sélectionner, d'un simple clic, la meilleure méthode d'éclairage !

ZEISS intègre également un bras inclinable à +/- 45° pour favoriser la visualisation de zones difficiles d'accès pour l'axe optique.

Grande nouveauté ! Deux modes d'utilisation s'offrent à vous : Administrateur et opérateur. Il sera simple de réaliser un ou plusieurs programmes de contrôle de pièces (avec mesures, vues 3D....) pour qu'un utilisateur suive les instructions données par le microscope en toute simplicité et de manière automatique. L'objectif étant de rendre le système ultra simple et utilisable par le plus grand nombre quasi instantanément. Un rapport de contrôle détaillé de chaque pièce peut être édité automatiquement. L'administrateur ayant accès, bien évidemment, à toutes les fonctions pour des examens libres mais également à toutes les opérations de ses contrôleurs.

Pour faciliter encore plus son utilisation, le ZEISS SmartZoom est équipé de différentes méthodes de contrôle : un ordinateur avec écran tactile et raccourcis pour les différentes fonctions, un pad tactile avec clavier et raccourcis de fonctions mais aussi des molettes de contrôle (comme sur un microscope optique conventionnel). Vous serez immédiatement à l'aise avec la méthode de contrôle qui sera la plus intuitive pour vous.

MICROSCOPE CONCEPT
  • Prise en mains ultra-rapide / quasi instantanée
  • Grande profondeur de champ / correction automatique
  • Images et profils 3D
  • Vues panoramiques / champ visuel étendu
  • Mesures 2D et 3D sans contact
  • Mise au point automatique
  • Zoom optique motorisé
  • Reconnaissance automatique du grossissement
  • Grossissement pouvant être supérieur à 1000x
  • Eclairages multiples intégrés
  • Entièrement motorisé
  • Platine large pour placer des pièces lourdes et imposantes
  • Tout en un : intègre microsocpe optique, loupe binoculaire, microscope 3D, microscope de mesures
  • Ordinateur, caméra numérique et logiciel d'analyses et de mesures intégrés
  • Rapports de contrôle automatique
  • 2 modes d'utilisation : administrateur et opérateur (pour des contrôles simples et ultra-rapides)
  • Affichage des valeurs mesurées avec différences par rapport au modèle
MICROSCOPE CONCEPT
MICROSCOPE CONCEPT

Industrie automobile / mécanique / plasturgie

Travailler sur des structures et pièces ayant des contrastes différents et présentant des reliefs.

Industrie électronique

L’analyse des composants individuels dans le contexte global d’un assemblage de composants. Vos échantillons présentent des différences de hauteur importantes, mais vous souhaitez tout capturer avec des images nettes

Métallurgie

Comparaison de forme bi-dimensionnelle des composants usinés avec leurs spécifications respectives. Analyse répétitive de pièces identiques.

Équipement médical

Examen de composants métalliques en trois dimensions comme les stents ou les pièces moulées en plastique pour la recherche de défauts ou d’écarts par rapport aux spécifications.

MICROSCOPE CONCEPT

Présentation du microscope numérique ZEISS SMARTZOOM 5 :

Un microscope numérique adapté à des échantillons imposants :

Le microscope Smart Zoom 5 corrige la profondeur de champ et réalise des images 3D :

Le microscope Smart Zoom 5 corrige les problèmes de réflexion de la lumière sur vos échantillons :

Avec le microscope ZEISS SmartZoom 5, changez d'objectif rapidement :

Le microscope SmartZoom 5 de ZEISS présente un statif inclinable :

Découvrez les différents éclairages de ce microscope numérique :

Des possibilités d'assemblage d'images / Scan / Stiching :

Des observations automatiques et multiples points :

SmartZoom 5, une installation rapide et fiable :

Le microscope numérique SmartZoom 5 possède un système optique sécurisé :

Pour de plus amples informations, veuillez trouver ci-joint la brochure du produit :
